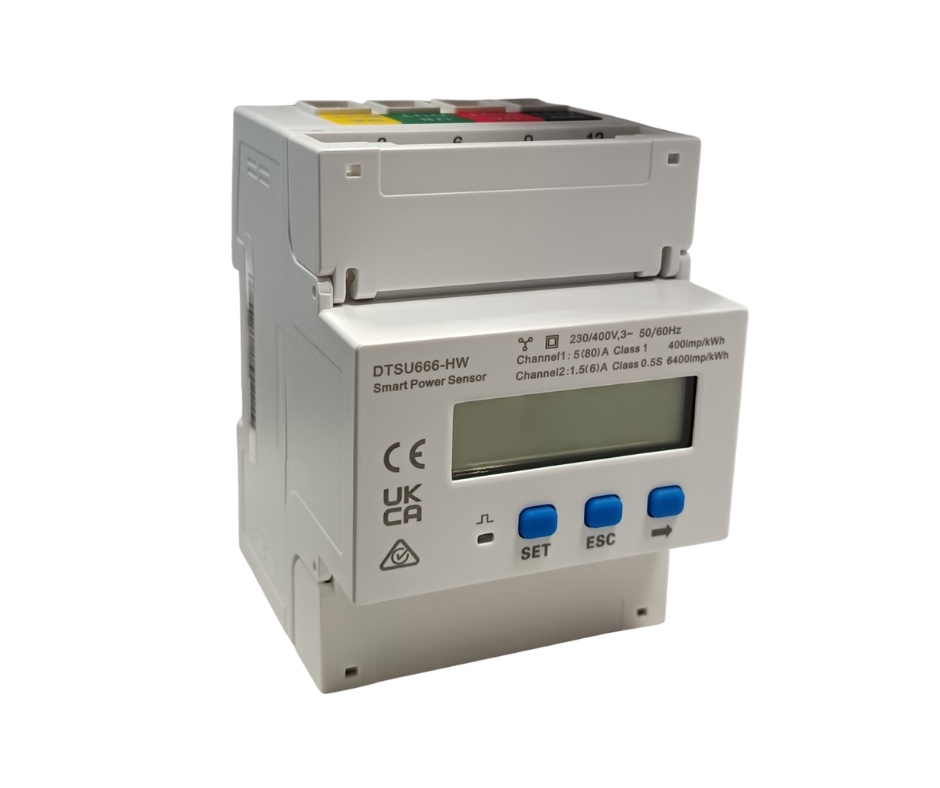

SMART METER HUAWEI DTSU666-HW, 80A

Opis

Huawei SMART METER DTSU666‑HW (takođe se u nekim dokumentima označava kao YDS60‑80) je inteligentni električni merač energije dizajniran za precizno merenje potrošnje i proizvodnje električne energije u solarnim sistemima, mrežnim instalacijama i sistemima za nadzor potrošnje. Namenjen je za rad zajedno sa Huawei inverterima i kontrolnim sistemima radi preciznog obračuna energije, balansiranja opterećenja, statistike i automatskog upravljanja potrošnjom. Podržava trofazno merenje i komunikaciju sa nadzornim uređajima.

1. Osnovne karakteristike

• Tip uređaja: Smart Merač energije (power meter), direktan, bez CT-ova

• Model: DTSU666‑HW

• Namenjen za merenje aktivne i reaktivne energije, snage, napona i struje u trofaznoj mreži

• Tip merenja: Trofazno AC merenje

2. Električne karakteristike

AC strana

• Faze: 3 faze + neutral (3P+N)

• Nazivni AC napon: 230/400 V AC

• Opseg mernog napona: 80 – 480 V AC

• Nazivna frekvencija: 50 / 60 Hz

• Maksimalna ulazna struja: 80A (direktno)

• Merni opseg struje: Obično do 80 A direktno, uz opciju eksterne transformacije struje ako je potrebno više od toga

Mereni parametri

• Aktivna energija (kWh): podržana

• Reaktivna energija (kvarh): podržana

• Snaga (W / kW): trenutna i kumulativna

• Faktor snage (PF): izračunat u realnom vremenu

• Napon po fazama: merenje za svaku fazu

• Struja po fazama: merenje za svaku fazu

• Frekvencija mreže: praćenje u realnom vremenu

3. Performanse i tačnost

• Klasa tačnosti za energiju: Visoka (npr. klasa 1 ili bolja, zavisi od specifikacije)

• Tačnost napona: Visoka tačnost meranja u standardnom opsegu

• Tačnost struje: Precizno merenje do prvog reda signala (direktno do 80 A)

• Dinamički odziv: Brzo i stabilno praćenje promena opterećenja

4. Komunikacija i nadzor

• Komunikacioni interfejsi:

  • RS485 (standardna veza sa inverterom i kontrolerom)

  • Moguća podrška za druge protokole u sistemu nadzora

• Protokoli: Kompatibilan sa standardnim industrijskim protokolima za energetsku telemetriju i komunikaciju sa Huawei sistemima

• Monitoring: Omogućava precizne podatke za grafike i analitiku u sistemu nadzora

5. Zaštite i sigurnosne funkcije

• Preopterećenje: Merač otkriva i beleži preopterećenja struje i napona

• Negativna sekvenca faza: Detekcija i statistika

• Zaštita od prenapona: Detekcija i signalizacija

• Elektromagnetska kompatibilnost: Izgrađen za rad u industrijskim i kućnim okruženjima

• Izolacija: Osigurana električka izolacija između mernog kola i komunikacije

Garantni rok: 25 meseci
