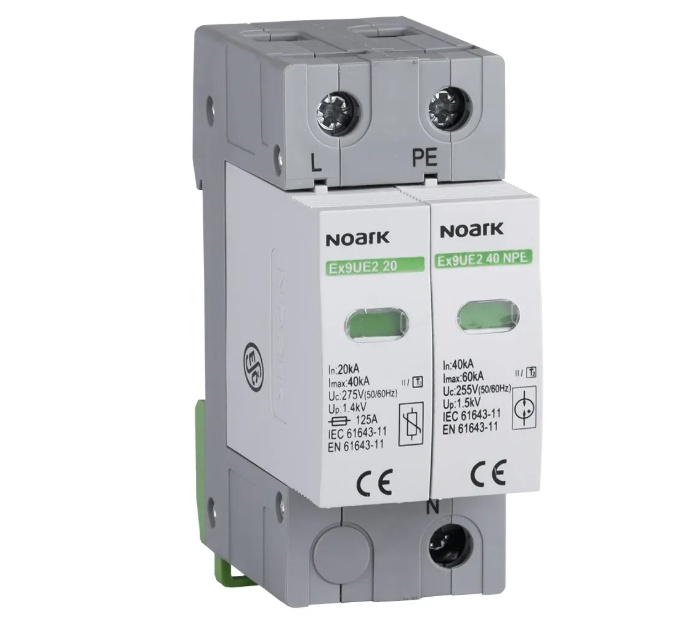

Odvodnik prenapona Ex9UE2 20 1PN 275

Opis

Odvodnik prenapona 1+N-polni

Link proizvođača

• Konfiguracija sistema: TN-S, TT

• Tip polova: 1 + N / PE

• Nazivna struja pražnjenja udara (8/20 μs): 20 kA

• Nazivni AC napon: 275 V

• Maks. trajni AC napon: 275 V

• Nivo zaštite napona L–N: 1,4 kV

• Nivo zaštite napona N–PE: 1,5 kV

• Otpornost na kratki spoj: Da

• Način montaže: DIN šina (top-hat rail) 35 mm

• Konstruktivna širina: 2 modularna mesta

• Maks. poprečni presek provodnika (puni i višežilni): 35 mm²

• Maks. poprečni presek provodnika (finožični): 35 mm²

• Daljinska signalizacija: Ne

• Integrisani rezervni osigurač: Ne

• Signalizacija na uređaju: Optička

• Kategorija – tip 2: Da

• Stepen zaštite: IP20

• Širina (broj modula): 2

• Gubici snage: 0,1 W

Ex9UE2 serija su odvodnici prenapona Klase II. Namenjeni su za zaštitu od trnzientnih prenapona uzrokovanih sa brzim prebacivanjima operacija ili indirektnim udarima groma (zaostali efekti). Preporučljivo je instalirati odvodnike klase II na svakih 10- 20 metara dužine kabla, obično do glavnog ili poddistributivnih ormana. Ex9UE2 20 440 izrađeni su za direktnu koordinaciju sa odvodnicima klase I iz serije Ex9UE1 35. U slučaju Ex9UE2 20 275, koordinacija sa serijom Ex9UE1 35 je urađena na svakih 10 m dužine kabla. Izrada Ex9UE2 zasnovana je na metal oksidnim otpornicima. Takva izrada obezbeđuje vrlo nisko vreme odziva. Modularni dizajn sa izvlačivim umecima omogućava jednostavnu i brzu zamenu funkcionalnih modula izvan radnog veka u slučaju česte pojave prenapona.
