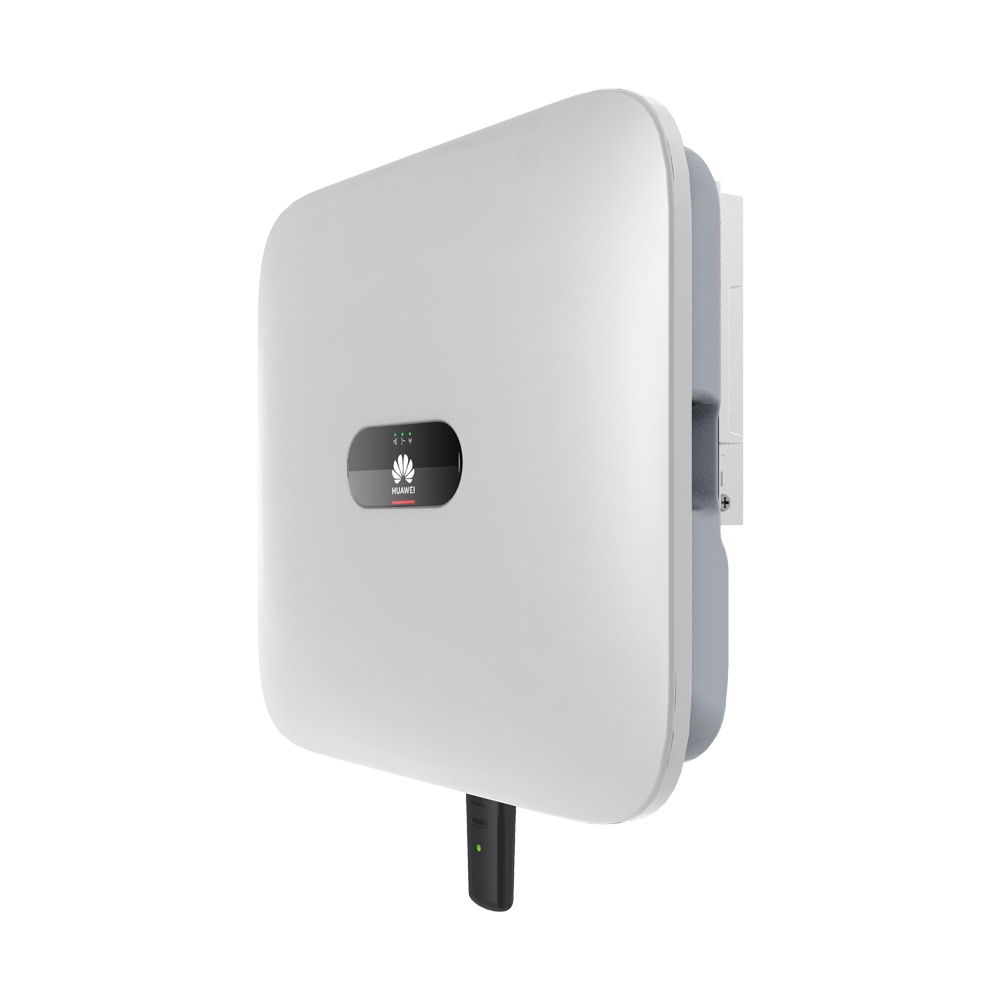

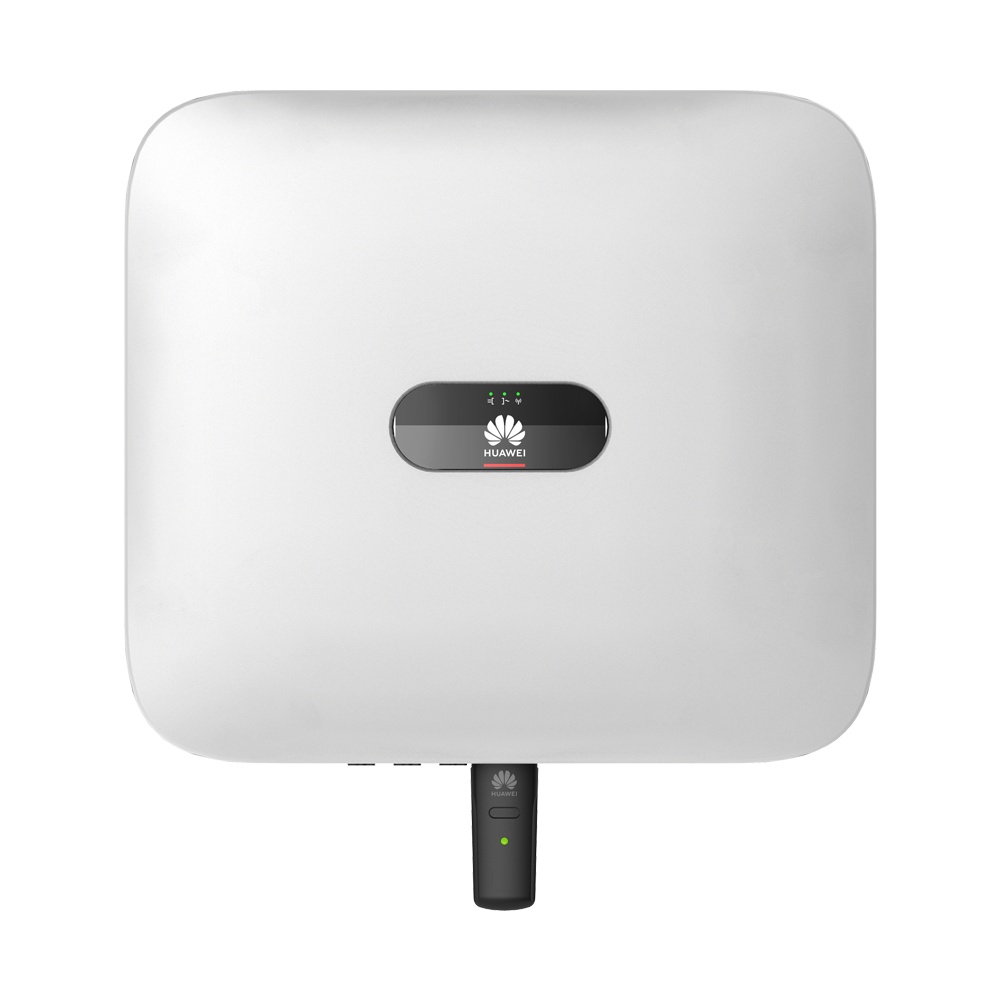

INVERTER HUAWEI SUN2000-10KTL-M1 (HC)

Opis

Model: Huawei SUN2000-10KTL-M1 High Current Version (HC)
Tip: trofazni hibridni/on-grid string inverter sa podrškom za baterijsko skladištenje
Nazivna AC snaga: 10 kW
Nazivna prividna snaga: 10 kVA
Maks. prividna snaga: 11 kVA
Maks. efikasnost: 98,6 %
Euro efikasnost: 98,1 %
Topologija: transformerless

Preporučena maksimalna PV snaga: 15 kWp
Maks. DC napon: 1100 V
MPPT radni opseg: 140–980 V
Startni napon: 200 V
Nominalni DC napon: 600 V
Maks. ulazna struja po MPPT-u: 13,5 A
Maks. struja kratkog spoja po MPPT-u: 19,5 A
Broj MPPT-a: 2
Maks. broj ulaza po MPPT-u: 1
Ukupno PV ulaza: 2

Kompatibilna baterija: Huawei LUNA2000-5/10/15-S0 i LUNA2000-7/14/21-S1
Opseg radnog napona baterije: 600–980 V DC
Maks. radna struja baterije: 16,7 A
Maks. snaga punjenja: 10 kW
Maks. snaga pražnjenja: 10 kW
Broj baterijskih sistema: do 2, prema Huawei konfiguraciji.

Nominalni AC napon: 220/380 V ili 230/400 V
Mreža: trofazna, 3W/N+PE
Frekvencija: 50 / 60 Hz
Maks. izlazna struja: 16,9 A
Podesivi faktor snage: 0,8 vodeći – 0,8 zaostajući
THDi: ≤3 %

Backup funkcija: da, uz Huawei Backup Box-B1
Maks. backup prividna snaga: 3,3 kVA
Nominalni backup napon: 220 / 230 V
Maks. backup struja: 15 A
Opseg faktora snage: 0,8 vodeći – 0,8 zaostajući

Zaštite:

• DC ulazni prekidač/rastavljač
• zaštita od obrnutog polariteta DC
• anti-islanding zaštita
• nadzor izolacije
• DC prenaponska zaštita Tip II
• AC prenaponska zaštita Tip II
• nadzor rezidualne struje
• AC prekostrujna zaštita
• AC zaštita od kratkog spoja
• AC prenaponska zaštita
• zaštita od električnog luka AFCI
• ripple receiver control
• integrisana PID recovery funkcija
• zaštita od obrnutog punjenja baterije iz mreže.

Komunikacija: RS485
Integrisana komunikacija: WLAN
Komunikacija preko Smart Dongle-a: WLAN/Ethernet ili 4G/3G/2G
Monitoring: FusionSolar
Indikacija: LED indikatori
Podrška za optimizatore: SUN2000-450W-P

Radna temperatura: −25 °C do +60 °C
Derating: iznad 45 °C
Relativna vlažnost: 0–100 % RH
Maks. nadmorska visina: 4000 m
Derating po nadmorskoj visini: iznad 2000 m

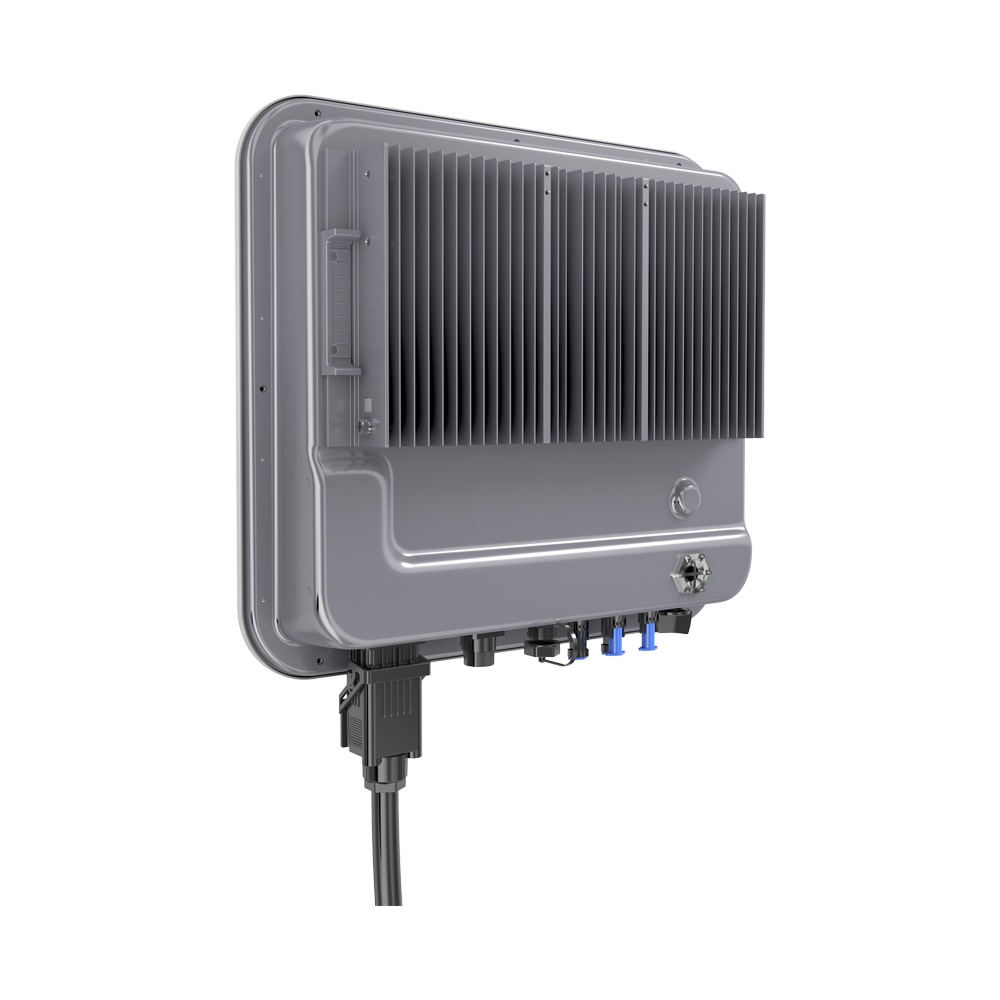

Hlađenje: prirodna konvekcija
Stepen zaštite: IP65
Noćna potrošnja: <5,5 W
Težina sa nosačem: 17 kg
Dimenzije sa nosačem: 525 × 470 × 146,5 mm

Važno: SUN2000-10KTL-M1 HC → 10 kW / 2 MPPT / 2 PV ulaza / 1 string po MPPT / 13,5 A po MPPT / 19,5 A Isc / 1100 V DC / 15 kWp preporučeni PV / 98,6 % efikasnost.

Razlika u odnosu na "obični" M1 model: za ovaj Part No. 01074311-012 max. PV struje su 13,5 A / 19,5 A.

Garantni rok: 10 godina
