Opis

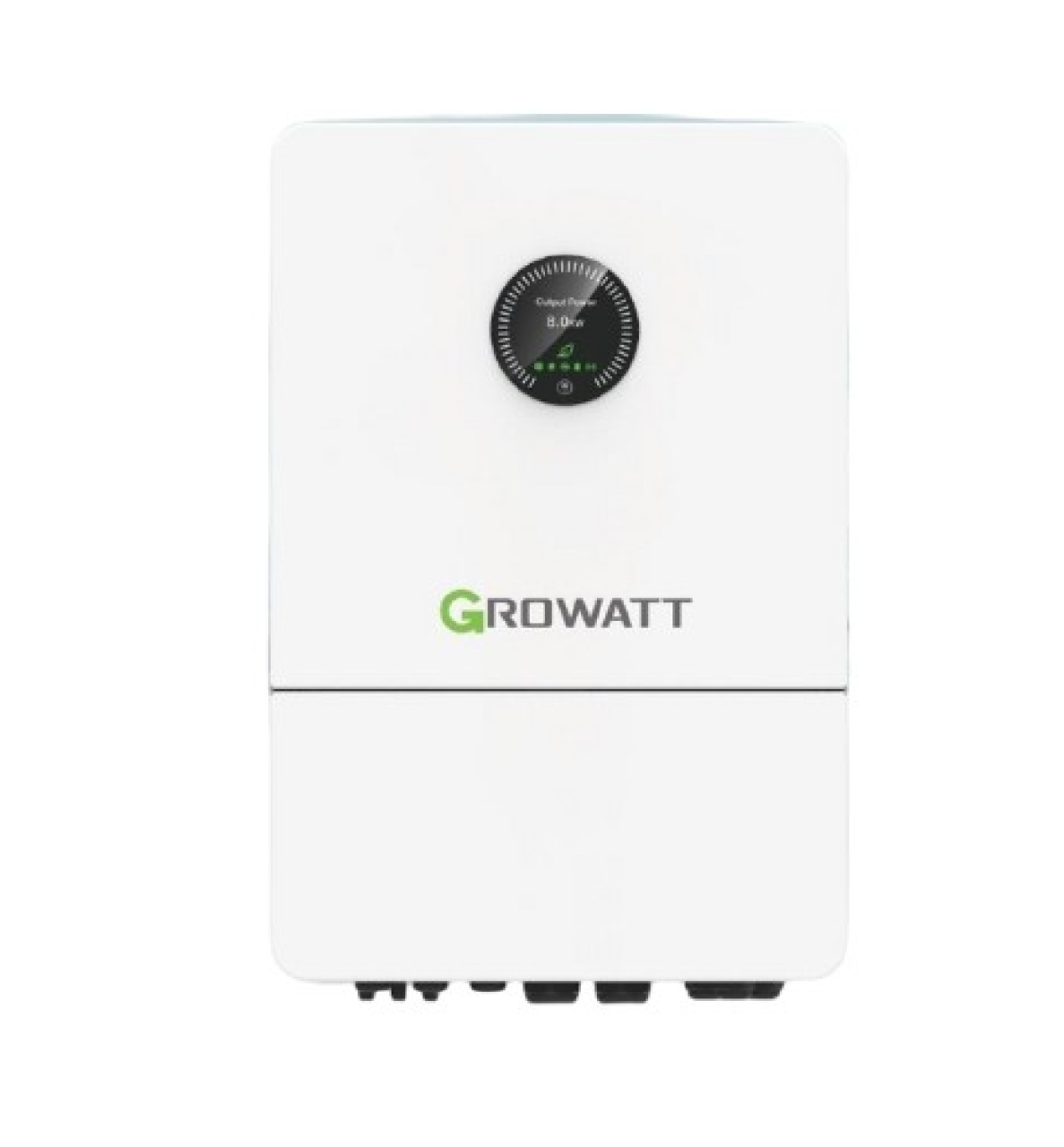

Growatt WIT 10K-HU je trofazni hibridni inverter snage 10 kW, namenjen za stambene, komercijalne i manje industrijske solarne elektrane. Omogućava povezivanje fotonaponskih panela, niskonaponskih baterija i elektrodistributivne mreže, uz obezbeđeno rezervno napajanje u slučaju nestanka mrežnog napona.
Osnovne karakteristike
Nazivna AC snaga: 10 kW
Maksimalna prividna snaga: 11 kVA
Dva MPPT ulaza sa mogućnošću povezivanja dva PV stringa (1+1)
Maksimalna efikasnost: 97,6%
Evropska efikasnost: 97,0%
Efikasnost MPPT praćenja: 99,9%
Podržava niskonaponske baterije nominalnog napona 51,2 V
Maksimalna struja punjenja i pražnjenja baterije: 220 A
Rezervno napajanje (Backup) sa vremenom prebacivanja od približno 10 ms
Podržava 100% nesimetrično opterećenje po fazama u Backup režimu
Mogućnost povezivanja agregata i AC sprezanja
Funkcija Smart Load za upravljanje dodatnim potrošačima
Mogućnost paralelnog povezivanja do 6 invertera
Tehničke karakteristike
PV ulaz (DC)
Maksimalna preporučena snaga fotonaponskih panela: 16 kW
Maksimalni DC napon: 1000 V
Nazivni DC napon: 600 V
MPPT radni opseg: 150–850 V
Napon pokretanja: 180 V
Maksimalna ulazna struja: 20 A po MPPT ulazu
Maksimalna struja kratkog spoja: 25 A po MPPT ulazu
Broj MPPT ulaza: 2
Broj PV stringova: 2 (1+1)
AC izlaz
Nazivna izlazna snaga: 10 kW
Maksimalna prividna snaga: 11 kVA
Trofazni izlazni napon: 220/380 V ili 230/400 V
Opseg AC napona: -15% do +10%
Frekvencija: 50/60 Hz
Maksimalna izlazna struja: 16,7 A pri 220 V / 15,9 A pri 230 V
Faktor snage: -1 do +1
THDi: manje od 3%
Mrežni priključak: 3P3W+PE / 3P4W+PE
AC ulaz
Nazivna ulazna snaga: 20 kW
Maksimalna prividna snaga: 22 kVA
Maksimalna ulazna struja: 33,3 A pri 220 V / 31,9 A pri 230 V
Baterijski ulaz
Tip baterije: litijum-jonska ili olovna
Nazivni napon baterije: 51,2 V
Radni naponski opseg: 40–60 V
Maksimalna struja punjenja/pražnjenja: 220 A
Komunikacija sa BMS-om: RS485/CAN
Backup izlaz
Nazivna snaga: 10 kW
Maksimalna snaga: do 2 × nazivne snage tokom 10 sekundi
Trofazni izlaz: 220/380 V ili 230/400 V
Maksimalna izlazna struja: 30,3 A pri 220 V / 29 A pri 230 V
Vreme prebacivanja: približno 10 ms
Podržava 100% nesimetrično trofazno opterećenje
THDv: 3% pri linearnom opterećenju
Opšte karakteristike
Stepen zaštite: IP66
Radna temperatura: -30°C do +60°C
Derating: iznad 45°C
Relativna vlažnost: 0–100%
Maksimalna nadmorska visina: 3000 m
Hlađenje: pametno vazdušno hlađenje
Topologija: bez transformatora (Transformerless)
Nivo buke: do 50 dB(A)
Dimenzije: 475 × 698 × 240 mm
Masa: 43 kg
Komunikacija: RS485 / USB / Wi-Fi / LAN
Displej: OLED / LED + aplikacija
Zaštitne funkcije
Inverter poseduje zaštitu od obrnutog polariteta na PV ulazu, DC prekidač, DC i AC prenaponsku zaštitu, nadzor izolacije, nadzor rezidualne struje, zaštitu od kratkog spoja, nadzor greške uzemljenja, nadzor mreže, anti-islanding zaštitu i monitoring PV stringova. AFCI i PID zaštita dostupne su kao opcione funkcije.
Isporuka i monitoring
Uz inverter se isporučuje ShineWiLan-X2 uređaj za povezivanje sa Growatt platformom za daljinski nadzor i praćenje rada sistema. Monitoring je moguć putem aplikacije i internet portala.
Garancija: 5 godina, uz mogućnost produženja na 10 godina.
